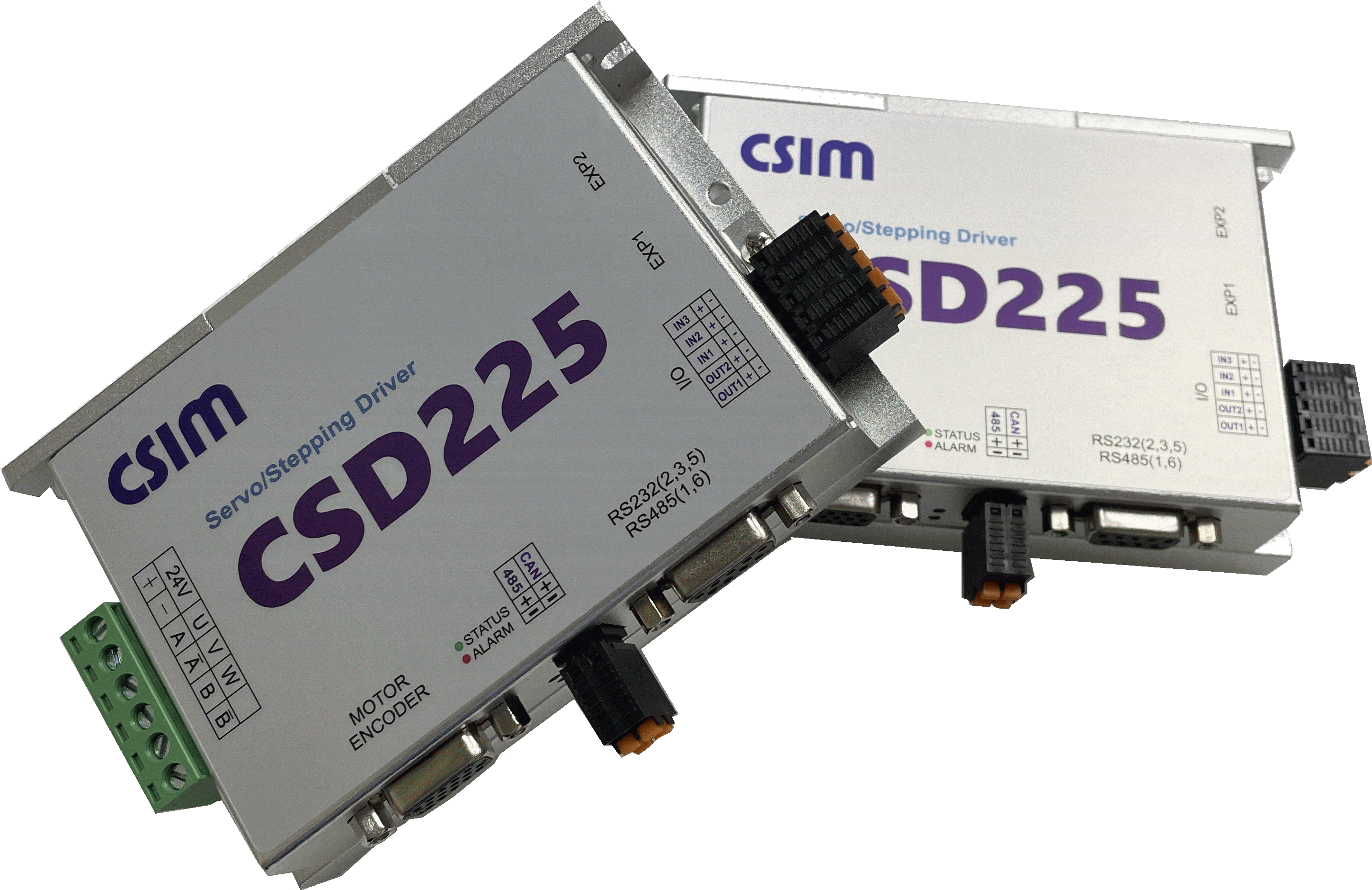

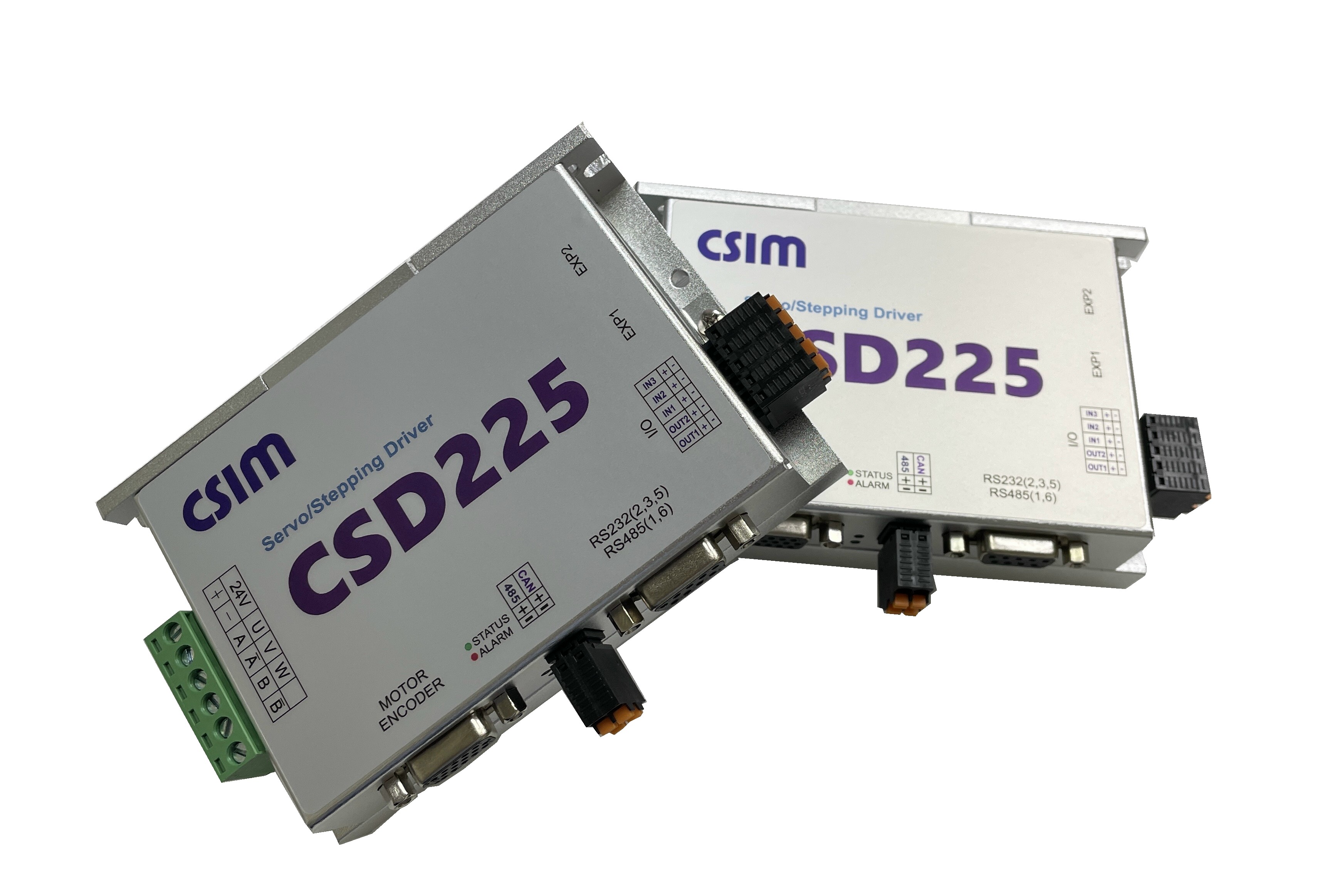

CSD225

※ PWM 數位線路結構，運轉平順

※ 內建馬達停止自動降電流功能

※ 直流 24～48V 入力，配線方便

※ 與市面兩相步進馬達完全相容
   (需微調驅動器參數)



規格表

機 型 編 號 ： CSD225

入力電源 DC24～48V，4A 以上(依實際負載、馬達規格而定)
驅動方式 PWM 定電流雙極性
控制方式 脈波輸入模式、終端機 RS232 通訊控制、人機 MODBUS 控制
最大出力電流 15A / Phase
最 大 輸 入 脈 波 300KHZ
解析度 可由內部參數設定(電子齒輪比)
入力訊號 脈波輸入、運轉方向、終止握磁電流
脈 波 輸 入 指 令 單脈波 pls/dir、雙脈波 cw/ccw、A/B 波手搖輪輸入
自動降電流功能 馬達停止時電流依內定比例自動降電流輸出。
LED狀態指示 電源狀態指示燈(綠)，故障輸出指示燈(紅)
通 訊 方 式 RS232 終端機連線、RS485、MODBUS、CAN 多軸連線
I O 訊 號 內建 3 INPUT，2 OUTPUT (需設定)
適 用 馬 達 雙極性四線式、單極性六線式步進馬達，三相伺服馬達(規格請洽原廠)
馬 達 控 制 可依需求選擇開迴路或閉迴路控制
多 軸 連 線 支援同時 64 台多軸連線
程 式 編 輯 內建約 1000 行程式編輯
保 護 功 能 過電流、過負載、過溫度、編碼器異常、低電壓、位置誤差過大
絕 對 座 標 配合絕對式編碼器可做斷電記億
